为什么产品设计阶段一定要做3D打印手板进行验证?
admin|2024-04-29|返回列表
在进入正题之前我们先来科普一下什么是SLA 3d打印技术?SLA(Stereolithography)是一种常见的3D打印技术,它使用紫外线激光束将液态光固化树脂逐层固化成固体物体。SLA 3D打印技术具有高精度、优质的表面质量和广泛的材料选择等优点,适用于制作高精度的原型、模型和功能性部件。以下是SLA 3D打印技术的主要概念:


1. 355波长光敏树脂:SLA 3D打印使用的材料是液态的光固化树脂,它是一种特殊的光敏聚合物。当受到紫外线激光束照射时,光固化树脂会发生化学反应,由液态变为固态。

2. 光固化过程:在SLA 3D打印中,紫外线激光束被逐层照射到光固化树脂表面。光固化树脂接受光能后,发生聚合反应,固化成固体。打印平台逐渐向上移动,每照射一层后,固化的层附着在之前的层上,逐渐形成所需的三维物体。

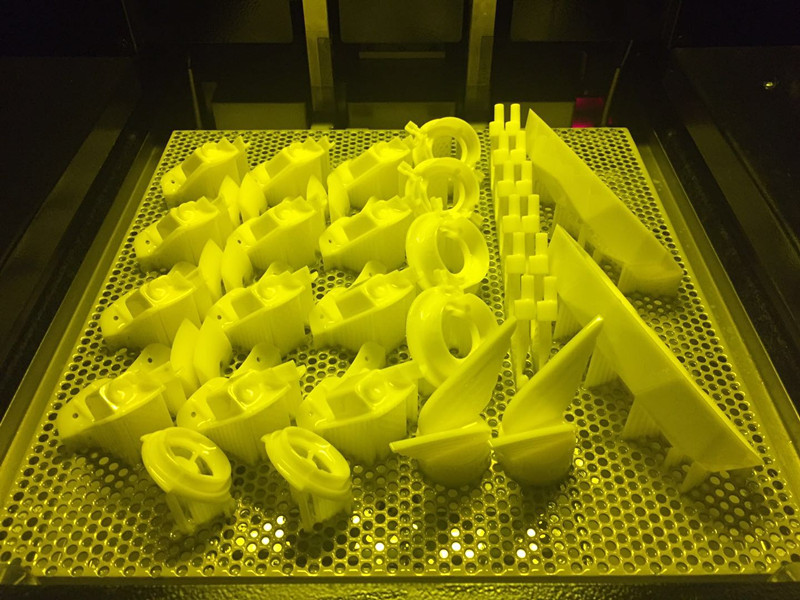

3. 打印平台:打印平台是SLA 3D打印机的一个移动部件,用于支撑和定位光固化树脂。随着每层的固化,打印平台逐渐向上移动,使得光固化树脂在正确的位置上逐渐固化成实体物体。

4. 扫描系统:SLA 3D打印机配备有高精度的扫描系统,用于控制紫外线激光束的精确定位。扫描系统将激光束精确照射到光固化树脂的指定位置,实现层与层之间的过渡平滑和精准的打印。

5. 支撑结构:在SLA 3D打印中,由于光固化树脂是逐层固化的,因此需要支撑结构来支撑打印物体的悬臂部分和悬空部分,以防止变形或坍塌。支撑结构通常是通过在打印过程中添加临时支撑来实现的,在打印完成后需要去除。

6. 后处理打印完成后,需要进行后处理步骤以提高打印物体的表面质量和尺寸精度。后处理通常包括清洗打印件以去除未固化的树脂,然后进行光照固化或热固化以确保打印物体完全固化。

SLA 3D打印机在研发验证中的应用可以提高工作效率、降低成本,并且为产品设计的迭代和改进提供了便利和灵活性。SLA 3D打印机在研发验证中的应用主要体现在以下几个方面:

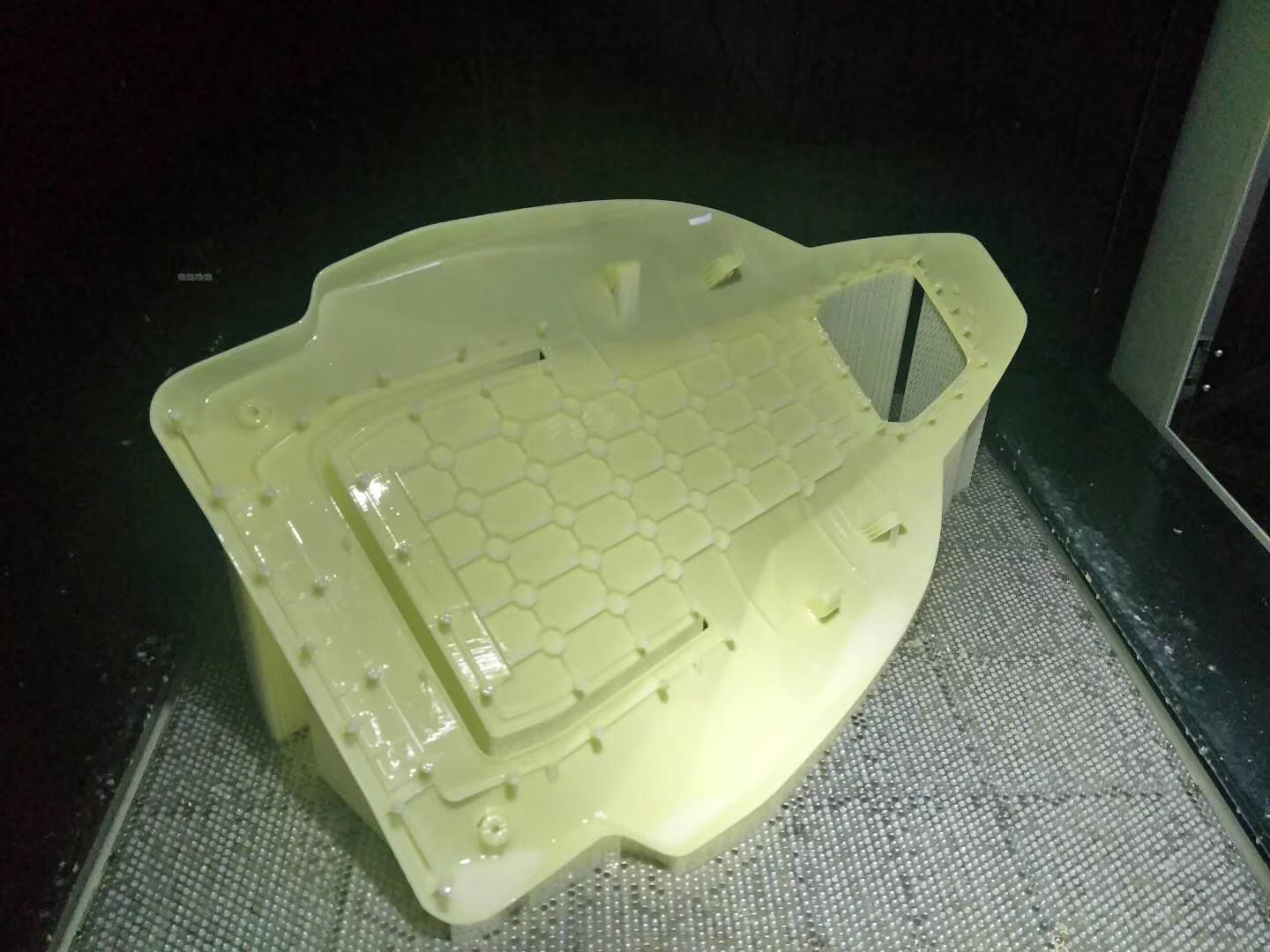

1、快速原型制作: SLA 3D打印机可以将数字设计文件快速转换成物理模型,从而快速制作出产品的原型。这些原型可以用于进行功能性测试、外观评估以及用户体验测试等,有助于验证产品的设计概念和可行性。

2、精准度高: SLA 3D打印技术能够实现非常高的精度和细节度,可以准确地复制设计文件中的各种细节和曲线。这使得打印出的原型非常接近最终产品,有助于进行准确的功能测试和性能验证。

3、多样化材料选择: SLA 3D打印机可以使用多种材料打印,包括透明材料、橡胶样品、工程级树脂等。研发人员可以根据不同需求选择合适的材料,以满足不同类型样品的需求。

4、快速迭代和修改: 由于SLA 3D打印机可以快速制作原型,并且修改成本相对较低,因此研发人员可以快速进行产品设计的迭代和修改。他们可以根据测试结果和用户反馈快速调整设计,并重新打印出新的原型进行验证。

5、减少生产成本和时间: 使用SLA 3D打印机制作原型不需要制造模具或其他额外的生产工具,大大降低了生产成本和时间。这使得研发团队可以更加高效地进行验证工作,加快产品上市时间。

为什么产品设计阶段一定要做3D打印手板进行验证?产品设计阶段进行3D打印手板验证的重要性体现在以下几个方面:


1、形态验证: 通过3D打印手板,设计师可以将数字化的设计模型快速转化为实物,以验证产品的外观、形态和尺寸是否符合设计要求。这有助于发现设计上的错误或缺陷,避免在后续的生产阶段造成不必要的损失。

2、功能验证: 3D打印手板可以用于进行产品的功能验证,包括装配性、可操作性、运动学性能等方面。通过在手板上进行实际操作,可以评估产品的功能是否符合设计预期,及时发现并解决潜在问题。

3、快速迭代: 3D打印手板的制作周期短,成本相对较低,可以快速进行设计的迭代和修改。设计师可以根据手板的验证结果进行必要的调整,然后重新打印手板进行验证,以实现产品设计的不断优化。

4、节省成本: 与传统的制造手段相比,3D打印手板制作成本较低。而且不需要制造模具或其他定制工具,节省了昂贵的制造准备成本。这样,即使需要多次迭代,也不会造成大量的成本浪费。

5、提高沟通效率: 3D打印手板可以为设计团队、制造团队和客户提供一个具体的产品样品,便于沟通和交流。通过实物手板,各方可以更直观地了解产品的设计概念和特点,更容易达成一致意见。

因此,产品设计阶段进行3D打印手板验证有助于提高产品质量、加快产品上市时间、降低成本,并提高团队之间的沟通效率,是现代产品设计过程中不可或缺的重要步骤。
