如今，为满足客户日益增长的需求，产品开发人员正积极寻求优化制造工艺的途径，特别是在成本控制和生产效率方面。这催生了对快速原型技术的迫切需求。快速原型制作，以机器（尤其是3D打印机）为核心，将计算机技术与实际零件的设计和制造紧密结合。这是一系列由计算机精准控制的技术手段。
在3D打印快速原型制作中，涵盖了多种技术，包括增材制造、减材制造以及铸造等。而3D打印作为其中的重要一环，更是涵盖了立体光刻（SLA）、熔融沉积成型（FDM）、选择性激光烧结（SLS）、粉床熔融和选择性激光熔化（SLM）等多种原型制作方法。本文将深入探讨3D打印中的快速原型技术，包括其种类、应用方法，并对比传统工具，以揭示其独特的优势和价值。
什么是3D打印快速原型制作？
3D打印中的快速原型制作，是指利用先进的3D打印技术，快速实现物理模型的设计和制造过程。这种工艺不仅速度快，便于迅速交付市场，而且采用的是增材制造方式。通过这种方法生产的物理部件，我们称之为高保真原型，它们在外观和性能上与最终成品几乎无异。尽管铸造、CNC加工等技术也与快速原型制作相关，但3D打印因其独特的优势，在概念验证阶段备受行业青睐。需要明确的是，原型制作并非目的本身，而是实现最终设计目标的手段。通过原型的不断迭代和优化，最终促成完全设计零件的量产。以下是哈工三维使用3D打印进行快速原型制作的一个典型流程示例：
快速原型制作有哪些不同类型？
| 类型 | 描述 | 差异 | 例子 |
| SLA——立体光刻（SLA） | 这是第一种已知的商业 3D 打印方法。将光敏树脂床暴露在紫外线下，并以逐层方法在不同点融合直至完成。 | 使用光敏树脂浴。 | 电子电器、化妆品、零部件等概念模型或原型。 |
| SLS - 选择性激光烧结 (SLS) | 这适用于塑料和金属。顾名思义，原型是通过用激光束一次一层地烧结粉末床来创建的。 | 使用粉床。 | 原型和最终使用零件。 |
| FDM（熔融沉积成型）或材料挤出 | 这是一种相当便宜的方法，使用一卷热塑性长丝。将其熔化并通过喷嘴逐层挤出，直到该过程最终完成。 | 使用一卷热塑性长丝。 | 对于最终使用零件。它的用例还包括食品和药品包装。 |
| SLM（选择性激光熔化 (SLM) 或粉床熔融 (PBF) | 这是一种高效的工艺，用于大多数高强度应用。在此过程中，细金属粉末一次熔化一层，直到形成完整的固体结构。 | 使用细金属粉末。 | 生产医疗假肢、最终用途零件和功能原型。 |
| 层压物体制造 (LOM) 或片材层压 | 一系列薄层压板被创建并相互粘合，直到物体完成。该方法使用激光束或其他进行切割工作的设备 | 使用涂有粘合剂的塑料、纸张或金属层压板 | 用于塑料零件原型制作。可以制作廉价但引人注目的 3D 促销品。 |
快速原型制作的优点和缺点是什么？
快速原型制作的优点在于其高效性和成本效益。它能够迅速实现物理零件的制作，让设计者能够提前感受到最终产品的外观和操作方式，从而在最终生产前进行必要的改进和优化。然而，快速原型制作也存在一些缺点。有时，产品开发人员可能过于关注有限的原型，而忽略了对产品的全面分析，这可能影响最终产品的质量。但值得一提的是，该过程高度自动化，减少了人力成本。
快速原型制作有什么用？
快速原型制作在多个领域发挥着重要作用。它既可以用于制作物理模型，也可以用于数字模型的验证。这一过程快速高效，有助于在最终迭代前发现并解决潜在问题，从而提升产品的质量。
什么是快速原型制作方法？
至于快速原型制作的方法，它涵盖了多种技术，包括3D打印（增材制造工艺）、高速加工（减材制造工艺）、注塑成型以及铸造等。这些方法各具特色，可以根据具体需求选择适合的工艺。
快速原型制作如何工作？ 快速原型制作的工作原理是：
快速原型制作的工作原理相对简单。首先，通过计算机辅助设计（CAD）软件生成零件的数字3D模型，并将其转换为特定的文件格式。然后，利用切片软件将3D模型切割成一系列2D分层切片。接着，3D打印机根据这些切片信息逐层构建零件，直至完成整个对象。在打印过程中，可能需要添加支撑结构以避免零件变形或翘曲。最后，对原型进行必要的后处理，如打磨、清洁和喷漆，以达到理想的表面效果。
如何使用快速原型制作？
快速原型设计旨在降低新产品的生产成本和缩短交货时间。在物理模型的实际验证之前，原型首先以概念的形式存在，为团队指明迭代过程的下一步方向。为了确保快速原型制作过程的高效性，需考虑以下要点：
初始阶段的原型往往相对粗糙，可能使用不同材料和颜色制成。在确定原型的基本形态后，接下来是后处理环节，旨在提升产品质量以满足要求。
随后，原型逐渐转化为功能原型，尽管可能尚未完全实现所有功能。在此阶段，通常会使用与最终产品相同的材料来制作原型，并进行性能评估，以确保其与预期结果相匹配。评估可能涉及原型对特定条件的适应性、装配点的匹配度等方面。
为什么工程师青睐快速原型设计？
工程师之所以选择快速原型技术，是因为它能直接从CAD文件中快速开发出原型模型。这意味着工程师可以根据实际测试的反馈来修改设计，而非仅依赖概念框架。在大规模生产之前，他们能够直观地看到最终或实际产品的外观和性能，从而做出更明智的决策。
快速原型制作与3D打印相同吗？
不同，快速原型制作与3D打印在技术上存在差异。尽管这两个词汇有时可以互换使用，但它们所代表的概念并不完全相同。快速原型制作是一个更广泛的术语，它指的是使用计算机辅助软件快速开发和制作产品原型的过程。而3D打印则是实现这一过程的具体技术手段之一，它负责从CAD模型构建出三维的物理模型。因此，3D打印只是快速原型制作中所采用的一种方法。
快速原型制作与传统加工有何不同？
快速原型制作与传统加工在多个方面存在显著差异。首先，快速原型制作是一个自动化的过程，它允许设计师通过计算机辅助软件快速创建产品模型。而传统加工则更多地依赖于人工操作和手动控制。其次，快速原型制作的范围相对较窄，主要关注于模型的快速生成和验证。而传统加工则涵盖了更广泛的加工工具和工艺，如车床、钻床和铣床等，适用于更广泛的制造需求。因此，快速原型制作在速度和效率上通常优于传统加工，而传统加工则在加工复杂度和精度上更具优势。
工业级SLA3D打印机在快速原型制作中发挥着重要作用并具有许多优势，包括：
快速制作速度： 3D打印技术能够快速制作出物理原型，通常在几小时内完成。相比传统的原型制作方法，如铸造或CNC加工，节省了大量时间。
灵活性和自定义性： 3D打印技术允许根据设计需求快速定制原型，而无需额外的工具或设备更改。这种灵活性使得在设计过程中进行快速的概念验证和修改成为可能。
成本效益： 与传统制造方法相比，3D打印技术通常具有更低的成本，尤其是对于小批量生产或个性化定制的原型制作。这降低了原型制作的成本，使得更多项目能够承担。
复杂几何形状的制造： 3D打印技术可以制造复杂的几何形状和内部结构，这是传统制造方法难以实现的。这使得设计师能够实现更加复杂和创新的设计。
减少材料浪费： 3D打印技术是一种增材制造方法，只需使用所需的材料来构建物体，减少了材料浪费。这对于原型制作来说尤为重要，因为它可以节省成本并提高可持续性。
快速概念验证： 由于3D打印的快速制造速度，设计师可以快速制作多个版本的原型，并在短时间内进行概念验证。这有助于加快产品开发周期并及早发现设计问题。

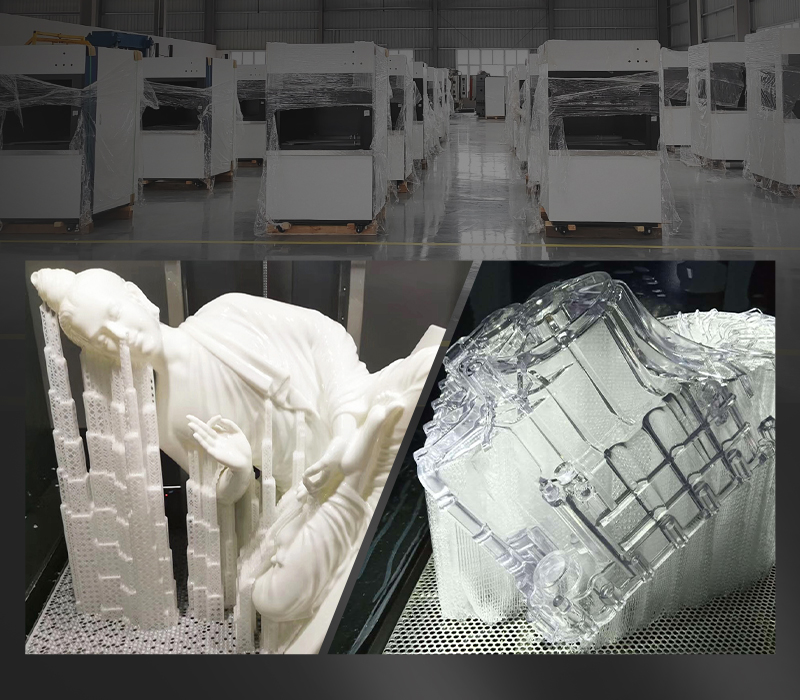

哈工三维（湖南哈工三维科技有限公司）是一家专注于工业级光固化3D打印设备制造的公司，总部位于中国湖南省岳阳市。成立于2018年，公司以光固化3D打印技术为核心，致力于技术研发、制造、销售以及提供全面的应用解决方案。
